YY∕T 1587&1603-2018 医用内窥镜电子-行业标准

更新时间  2021-08-11 15:44 阅读
在医学领域,内窥镜是非常大的一一个使用场景,随着行业对其的重视,
国内在2019年8月颁发了中华人民共和国医药行业标准
《医用内窥镜内窥镜功能供给装置摄像系统》




测试项目

测试项目

参考标准

分辨率

ISO12233:2014

畸变

ISO 17850

动态范围

ISO 14524

色彩还原

ISO 17321

灰阶响应

ISO 14524 / 15739

信噪比

ISO 15739:2013



测试设备


分辨率卡 畸变测试卡 24色卡
反射灰阶卡 透射灰阶卡 可调光源箱
照度计 分析软件

测试项目

1、解析度——目前解析度的测试方法很多,主流的是通过契型线和MTF函数来测试,
特别说明对于远距离测试解析度的情况*使用双光源,分别从左右以45°入射照亮分辨率测试卡。

2、色彩还原——测试各种光源环境摄像头下对物体色彩的还原能力。

3、畸变——测试摄像头拍摄物体畸变程度。

4、白平衡——测试各种光源环境下摄像头对白色物体的还原能力,它直接决定了成像整体颜色的准确性。

5、动态范围——高反差场景下(如逆光拍摄),亮部及暗部的细节表现能力。

测试设备

1、标准光源灯箱

2、透射式灯箱

3、色温照度计

4、放大镜

5、测试软件

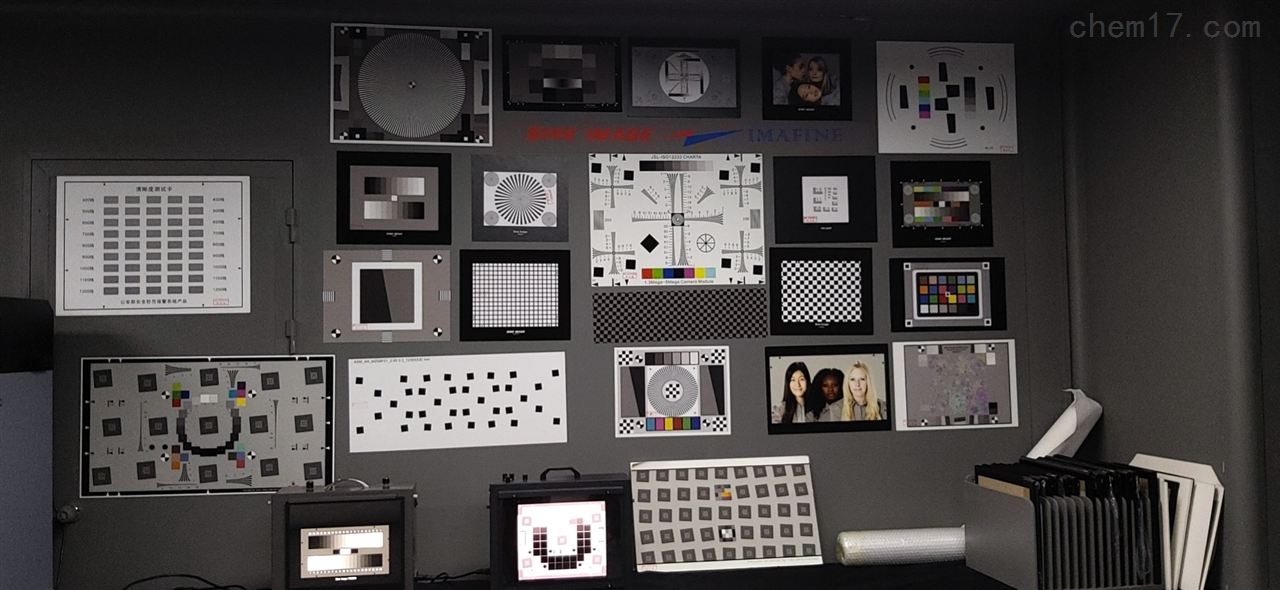

测试图卡

1、分辨率测试卡

2、24色卡

3、几何失真畸变测试卡

4、白平衡卡

5、灰阶测试卡

内窥镜影像测试方案

很多医疗影像应用用来捕捉极为细小的物体图片,这也意味着测试图卡尺寸必须很小。
根据YY/T 1587-2018标准、YY/T 1603-2018标准、YY/T 0068.1-2008标准的规定制定以下内窥镜影像测试解决方案。

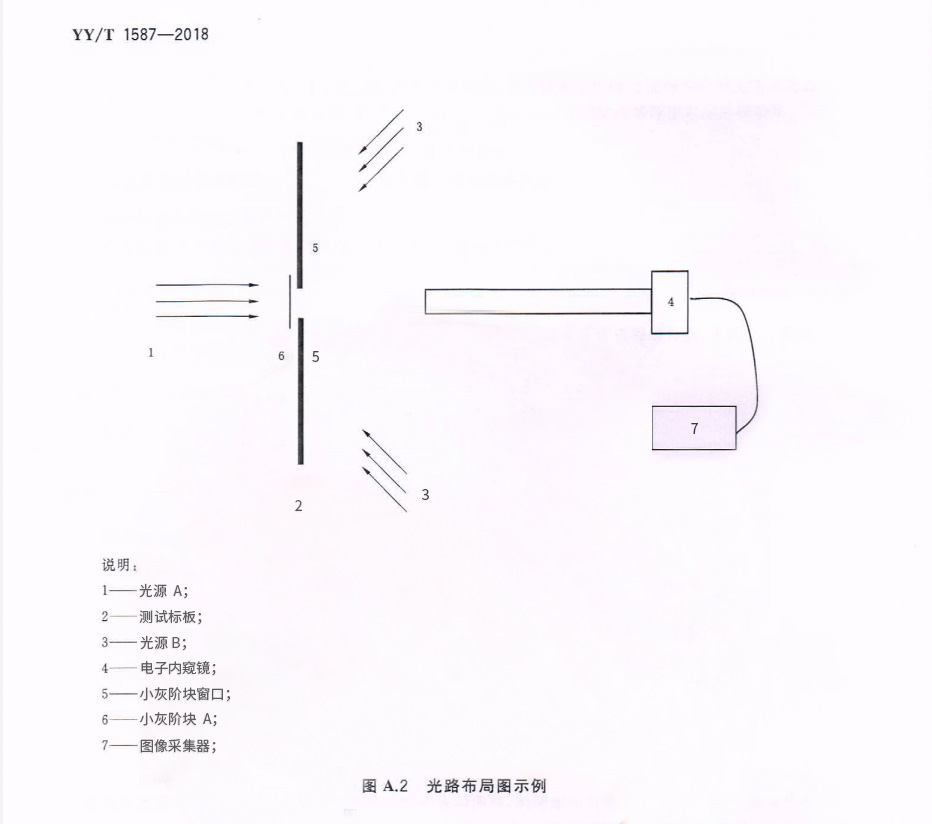

内窥镜影像测试光源

方案 序号 设备 图片 说明 备注

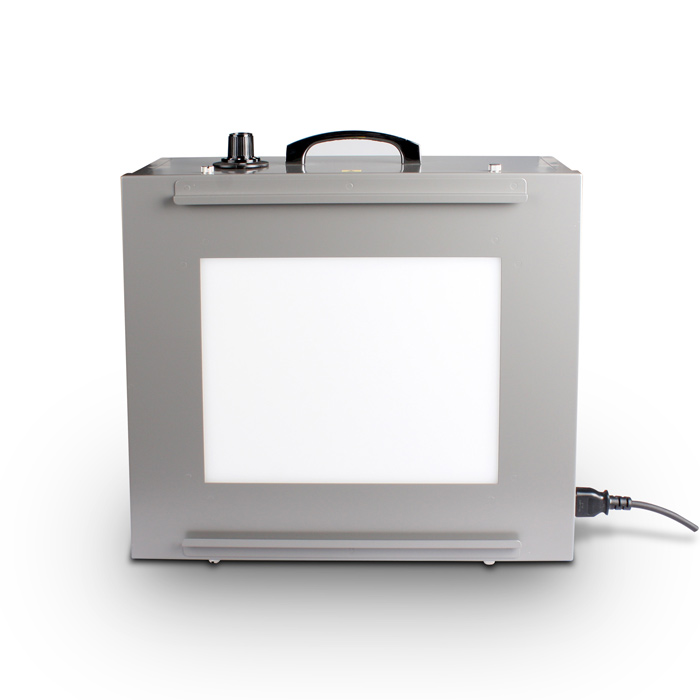

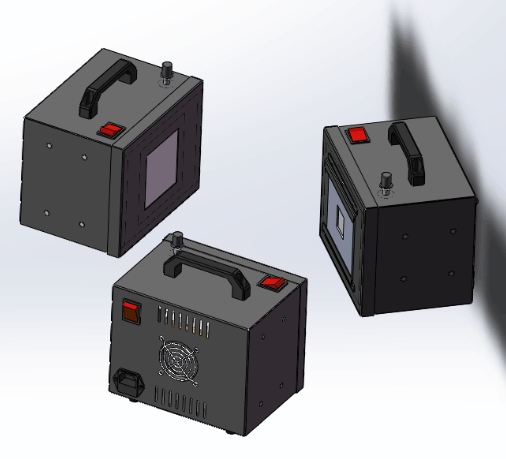

方案一 1 透射灯箱 透射灯箱 0-11000Lux可调,均匀性大于95%,色温选择,根据内窥镜的色温 标准里面的光源A
2 反射灯箱 补光灯 小补光灯,照度可调,色温选择,根据内窥镜的色温 标准里面的光源B

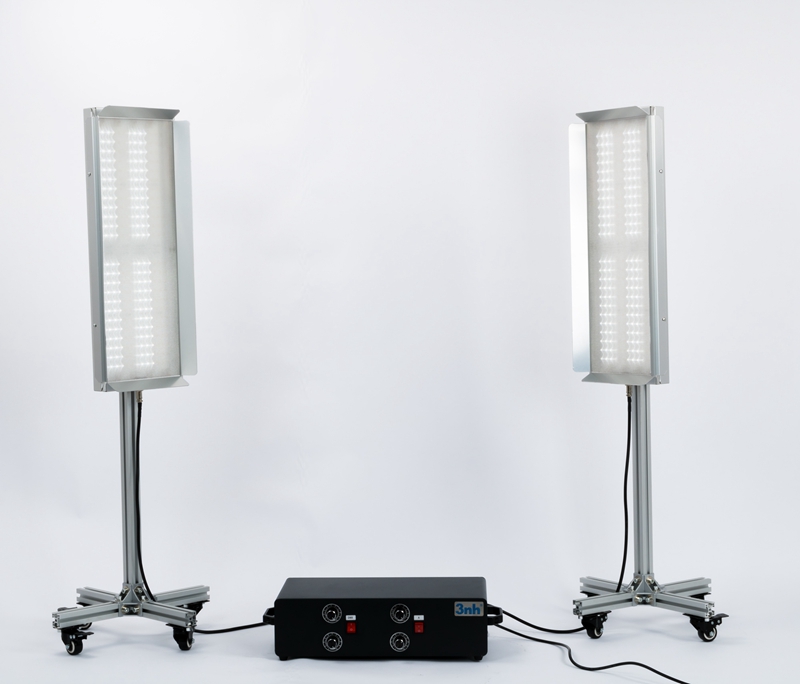

方案二 1 正面灯箱 定制灯箱 数量1,用内窥镜的发光源,客户提供 标准里面的光源A
2 侧面灯箱 数量2,用内窥镜的发光源,客户提供 标准里面的光源B

实际情况是内窥镜使用的光源光谱与CIE差异较大,根据标准规定的测试条件建议选择第二方案。



YY/T 1587-2018标准、YY/T 1603-2018标准 测试项目使用图卡



序号 测试卡 图片 说明 备注

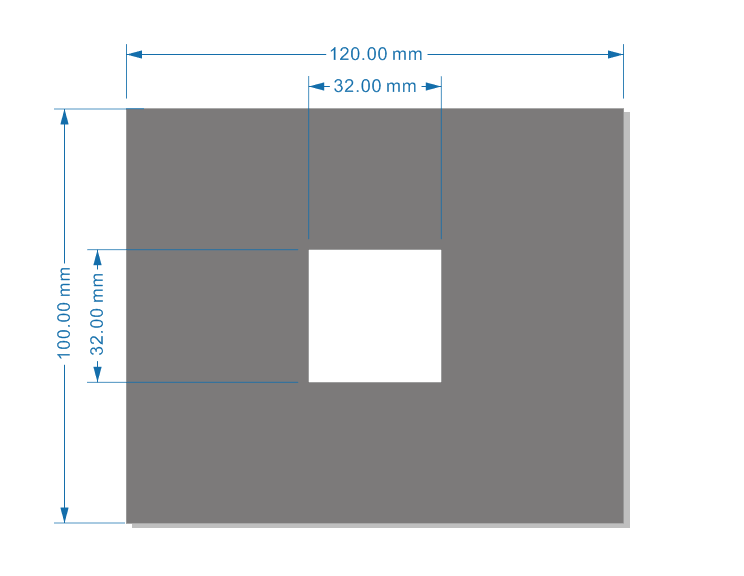

1 亮度响应特性测试标板 亮度响应特性测试标板 尺寸根据需求定制 反射卡

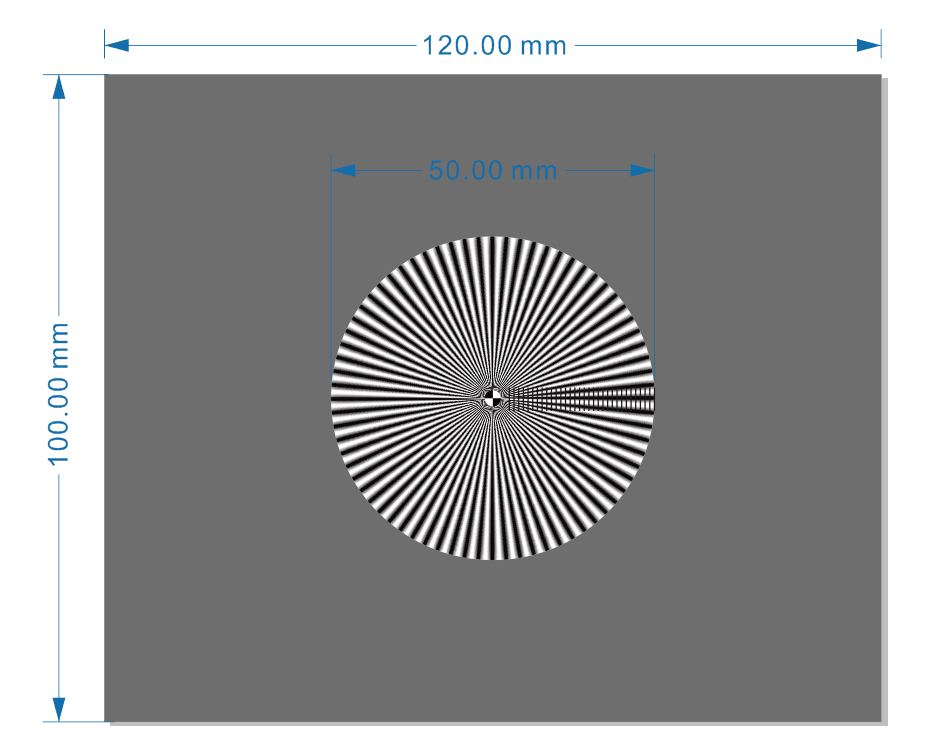

2 正弦波星形测试标板 正弦波星形测试标板 有效图案尺寸根据拍摄距离的试场范围来制定 反射卡





YY/T 0068.1 测试项目使用图卡

序号 测试卡 图片 说明 备注

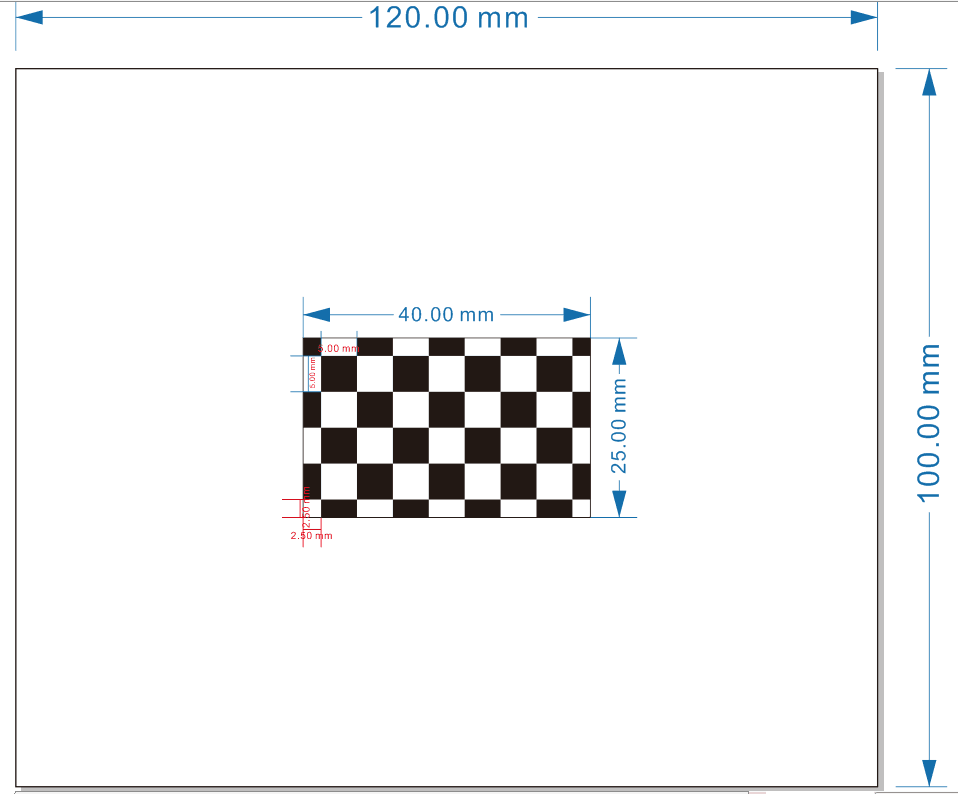

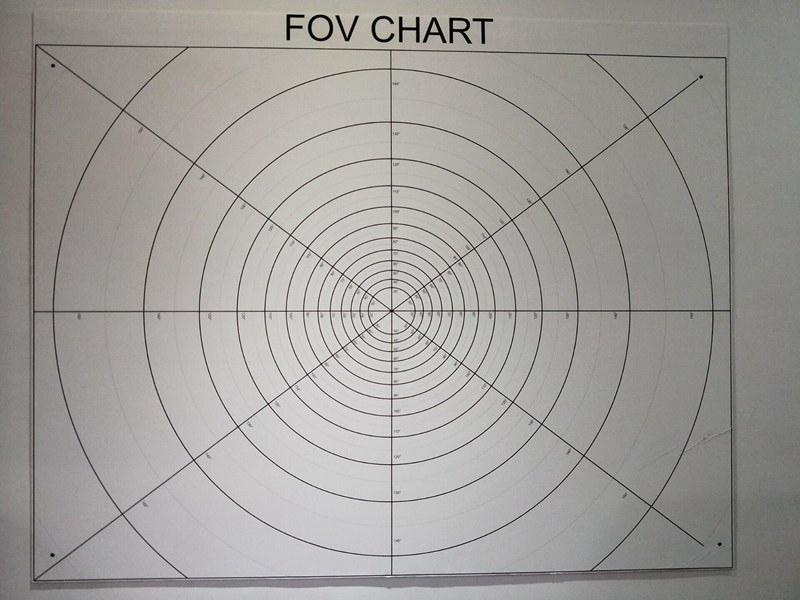

1 视场角靶标 视场角测试卡 视场角,可以根据客户测试距离订制尺寸40MM 反射式
140*140MM

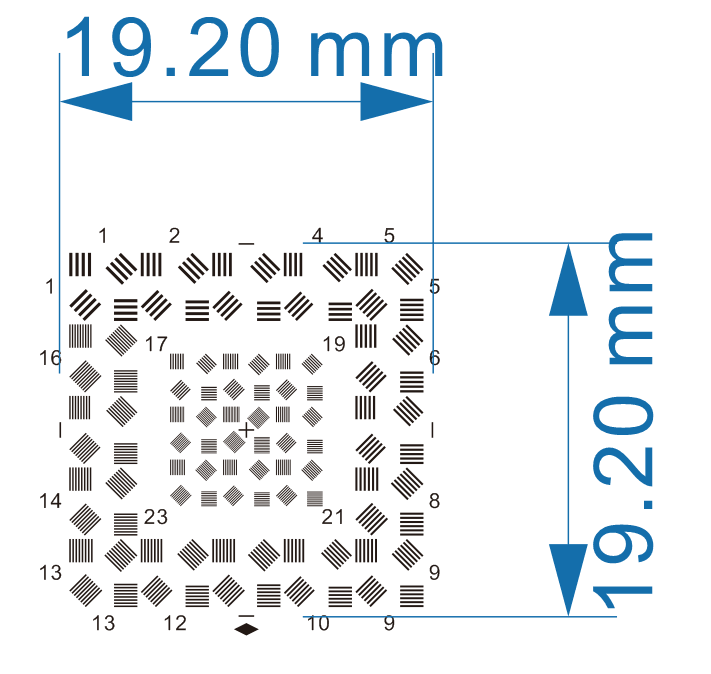

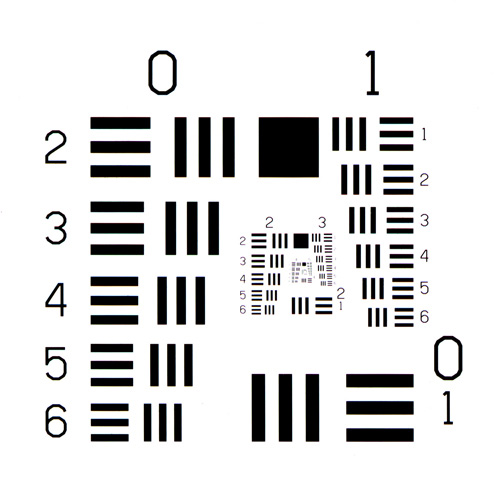

2 分辨率板 分辨率标板
分辨率测试卡
JB/T9328-1999 A型图案     外框根据灯箱尺寸 反射

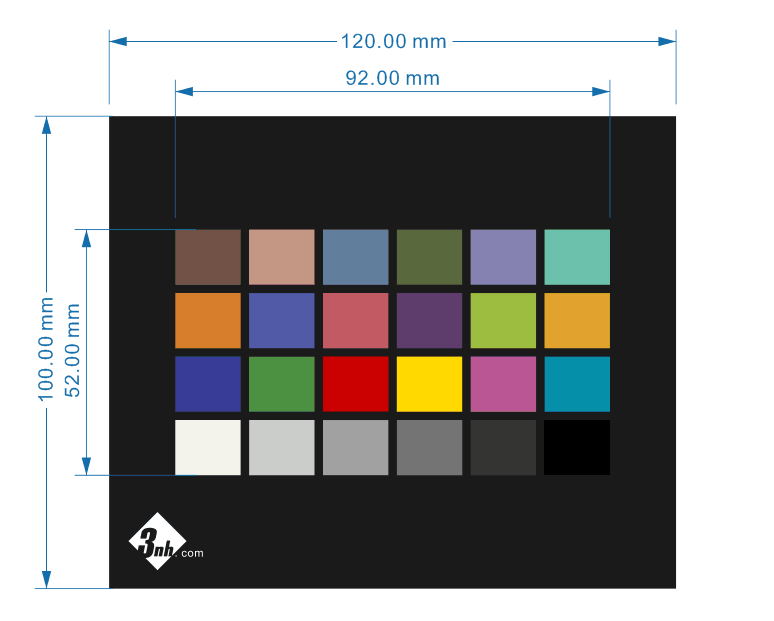

3 色彩还原卡 色彩还原测试卡 有效图案尺寸根据拍摄距离的试场范围来制定 反射
4 畸变卡 畸变测试卡 有效图案尺寸根据拍摄距离的试场范围来制定 反射
