摄像头灯箱

VC-118-X摄像头测试灯箱

配置高显指、无频闪、长寿命、色温稳定的LED光源,用户可根据不同情况前后移动和左右旋转光源灯板,得到更加均匀的光照环境...
在线咨询
  • 产品详情

    VC-118-X摄像头测试灯箱是深圳三恩时科技有限公司新研制的色温照度可调节摄像头测试专用灯箱。本产品可以在使用同一张图卡的情况下测试不同视场角的摄像头。内置移动滑台,可轻松前后移动摄像头。灯箱内配置高显指、无频闪、长寿命、色温稳定的LED光源,用户可根据不同情况前后移动和左右旋转光源灯板,得到更加均匀的光照环境。

    VC-118-X摄像头测试灯箱主要由箱体、光源控制盒、支架组成。


    产品特点

    1. 色温可调,色温可调范围:2300K-8000K。

    2. 照度可调,调光范围:0—4000Lux(灯箱内最远距离)。

    3. 频率可调,频率调整范围:1--15KHz

    4. 可通过R485转USB连接线或通过WIFI无线与电脑联接,通过上位机软件进行控制。(选配)

    5. 寿命10000小时以上。


    产品规格

    1.外形尺寸:长1150mm*宽1045*高1728mm

    2.箱体内尺寸:长1106mm*宽1001mm*高800mm

    箱体窗口尺寸:宽447mm*高700mm

    3.接插件安装板尺寸:250mm*150mm

    接插件安装板上标配安装:RS232接头1个、AV座1个、USB接头2个、网线座2个、DC座2个、气管快速接头PM06接头1个

    4.光源控制盒尺寸:508mm*248mm*131mm

    5.使用环境:0-40℃,相对湿度85%以下(非冷凝)

    6.输入电压:AC22OV,50/60Hz,大消耗功率250W

    7.净重:130kg

    注意事项

    1.注意使用合适的电源,在使用前查看灯箱背面的电源标签。

    2.放置时应确保每个灯箱之间或灯箱与墙壁之间的小间距20cm。确保灯箱与易燃和可燃物之间保留安全距离。

    3.灯箱不能再有爆炸性危险的环境空间内使用。

    4.注意不能将灯箱放置在潮湿有水及水管和消防水洒附近的位置,应保持周围环境的干燥。

    5.可用干净、不起毛的白布沾含少量中性清洁剂的水或清水去除灯箱表面的污渍,禁用化学溶剂擦拭和用硬物刮擦。

    6.对灯箱进行维护保养及更换光源时,应切断主电源。

    色温照度可调节摄像头测试灯箱VC-118-X功能介绍

    1.箱体表面颜色为中性灰色。

    2.箱体的窗口处安装黑色布帘遮盖,开启关闭方便。在工作时关闭布帘保证内部工作环境不受外部影响。

    3.箱体内部中间安装有摄像头移动平台,平台下安装两根带锁直线滑轨,平台可前后移动,也可移动到某一位置锁紧滑轨固定。

    移动平台左右两边各安装一个高显指、标准色温、无频闪的LED光源,光源照度可调。LED光源灯板下安装两根带锁直线滑轨,可前后移动,移动到在某一位置锁紧滑轨固定。松开灯座上的蝶形手拧螺母,LED光源灯板可旋转调节角度,使光源照到灯箱背板的光更加均匀,确定好角度后拧紧蝶形螺母固定位置。

    VC-118-X型摄像头测试灯箱的光源控制方法如下:

    1.将左、右两个LED灯板的电源连接线缆接入光源控制盒的LED电源连接线插头1和LED电源连接线插头2,连接线缆不分左右。

    2.将220V电源线接入光源控制盒插座。

    3.旋转调色温旋钮调节光色。

    高照度调光:将高/低照度切换开关按到高照度端,旋转高照度调光旋钮。

    低照度调光:将高/低照度切换开关按到低照度端,旋转低照度调光的粗调和细调旋钮。


    色温照度可调节摄像头测试灯箱VC-118-X光源说明

    VC-118-X型摄像头测试灯箱内标配的是2300K到8000K色温的高显指LED光源。

    摄像头的测试

    VC-118-X是专为摄像头测试设计的灯箱,可满足不同可视角角度的镜头进行测试,灯箱背板大可张贴2倍(712mm*400mm)的ISO12233标准测试图卡。除标准ISO12233测试图卡外,还有适合广角镜头和鱼眼镜头测试的图卡。所有图卡背面均带有磁性,图卡可根据用户需求放置在灯箱的任意位置。

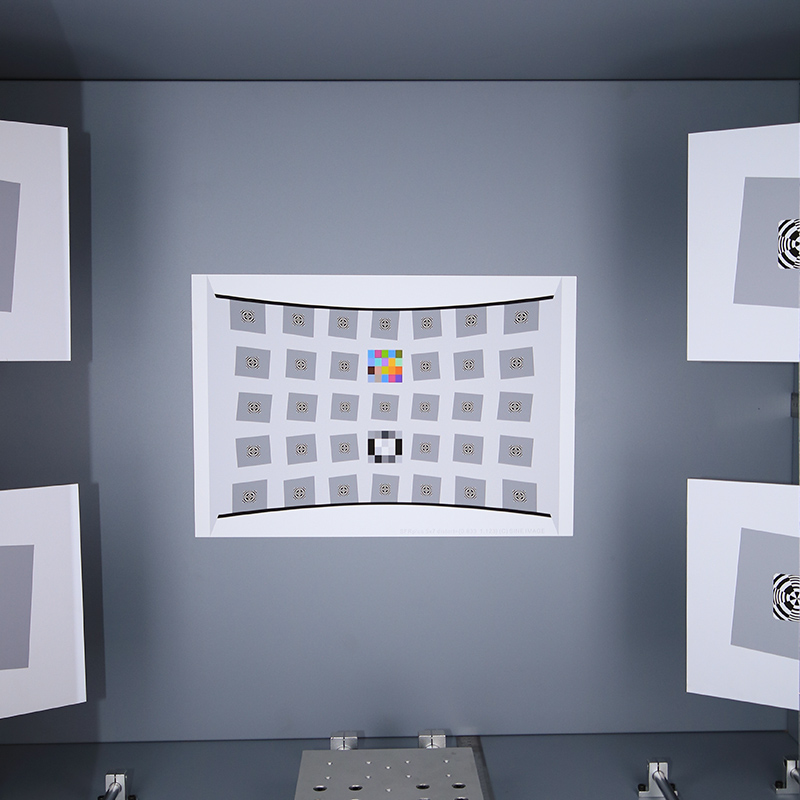

    广角镜头测试

    广角镜头测试

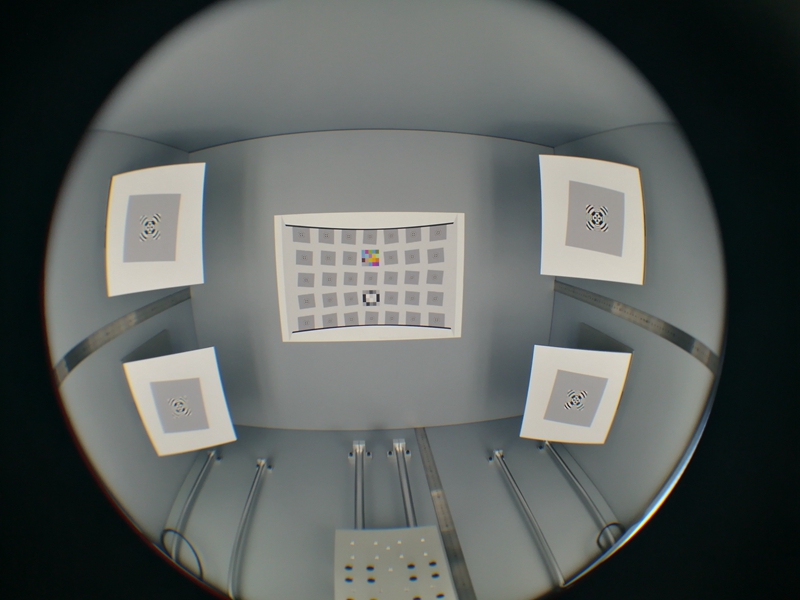

    鱼眼镜头的测试

    鱼眼镜头测试

    色温照度可调节摄像头测试灯箱VC-118-X维护保养

    1.灯箱的免费保养期为壹年。

    2.对灯箱进行维护时,应关闭主电源,拔掉电源线。

    3.如灯箱壁板、底板、反光板上沾有灰尘或存有手印、油印等污点、污渍时,可用干净的白色软布沾点清水或含中性清洁剂的水轻轻擦除污物,严禁使用硬物削刮及化学溶剂除污,以免破坏灯箱壁的表面涂层。

    4.如灯箱表面涂层破损或变色则应更换。

    色温照度可调节摄像头测试灯箱VC-118-X装箱清单


    装箱物品 数量
    箱体(含光源控制盒) 1台
    工作平台 1套
    光源灯板 2套
    光源连接线缆 2根
    电源线1.8米(国标) 1根
    使用说明书 1本
    合格证、保修卡 1份
